Переделка выхлопа под ГБО.(г/баллон под днище)


Спустя три года эксплуатации ШНивы созрел на установку ГБО 4-го поколения(и чего я так долго тянул с этим:sorry:). Остановился на варианте установки баллона по днище ибо габажник маловат в следствии чего нужна переделка выхлопной системы,о чем сейчас собственно и пойдет речь.
Помогал мне в этом нелегком деле Санек,за что ему огромный респект и уважуха:yes:.
Итак,как все выглядело изначально Вложение 7097.Был куплен резонатор с длинной трубой(н/о) производства "Ижора"Вложение 7098Вложение 7099(глушитель оставил старый о чем в последствии пожалел) и понеслось.Отрезаем резонатор от трубы,со стороны фланца оставляем 40мм,с другой можно побольше(50-80мм) Вложение 7100.Резонатор в аккурат встает вместо католизатора,но требуется слегка рихтануть тепловой экран в задней его части.Переделываем S-образный поворот,между резонатором и глушителем,ибо он великоватВложение 7101,одну сторону(которая в глушитель) надрезаем вдоль в двух местах,сминаем,вставляем в глушитель и соединяем хомутом.Выставляем все детали на машину,примеряемВложение 7102 и прихватываем на месте.Снимаем и обвариваем капитальноВложение 7103Вложение 7104.Собираем на полуВложение 7105.Можно конечно так и оставить,выхлоп будет под пр.заднее колесо,но требуется установка дополнительной точки крепления глушителя.Плюсы этого варианта конечно есть,а именно,это минимум затрат времени и средств при очередной замене глушителя но так же есть и минусы так как такая конструкция повлияет на проходимость(выход глушителя будет смотреть вниз как крюк) ну и нужно добавить доп.кронштейн для его крепления(но это разовая работа),еще ,как сказал мне Санек,будет обмерзать колесо в зимний период,а ему видней т.к. он сейчас сам является обладателем именно такой системы выхлопа.При таком варианте можно попробовать использовать москвичевский глушитель и будет он дуть прям под днище в районе РЗМhttp://www.naaz.ru/upload/iblock/376...bfe4e12b6f.jpg
В общем творческая жила бьет ключом и я пошел дальше.Решил вывести выхлоп в корму на правый борт.Это самый сложный участок,переделка гусака через мост.Я его вывел между креплением панары и регулятором давления задних тормозов(но это пока тестовый вариант).Вот сам "гусак" Вложение 7106Вложение 7107.Опять же все подгоняем непосредственно на машине и только потом обвариваемВложение 7108. Удлиняем крючок крепления к резинке и крепим на штатное место. При таком варианте,поменять глушитель без сварки не получится:sorry:.

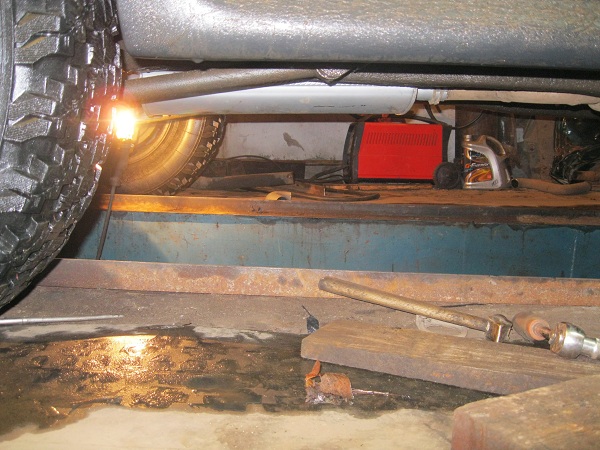

Вот так выглядит конечный вариантВложение 7109Вложение 7110Вложение 7111.При этом ход при вибрации всей системы минимальный,расстояние между лонжероном и карданом(в самой узкой части) по ~2см на каждую сторону.Единственный косяк,задевает трос ручника..,но все равно скоро менять глушак:mocking:.
Первые впечатления.Пока выезжали из ГСК "строитель",а там сейчас ямки будь здоров и ходы у подвески хорошие,ни где ничего не брякало снизу.На скорости по трясучке тоже тишина.Без католизатора мощи реально добавилось,как будто колеса на штатные сменил:mocking:,резвее стала в разы:good:.Выхлоп по звучанию вроде такой же как у меня был с прогоревшей трубой:mocking:.Сейчас покатаюсь и в понедельник гляну на яме,как обстоят соединения по фланцам.
Ну вроде бы и все пока.Обсуждаем,предлагаем свои варианты,хотя...их не так уж и много:mocking:

Re: Переделка выхлопа под ГБО.(г/баллон под днище)

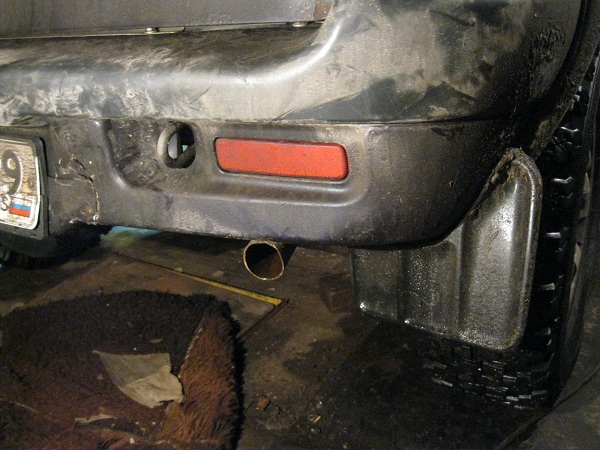

GOOD3ILLA, если выхлоп будет под бампером, то выхлопные газы будут проникать в салон через систему вентиляции.. Дырки там под бампером находятся..... У меня так воняло, когда я поставил рестайлинговый бампер:mocking:.. Направление выхлопа поправил и всё стало нормально:mocking:

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


GOOD3ILLA,
Нихр...на не понял, что ты там в итоге сделал...:sorry:
Глушак по фото идет с нештатное место..
Резонатор...не вижу, один кат...
и куда баллон втыкать бушь?
Седня лезу в яму - резонатор зашалил - буим молотком его чинить - сфотаю свою систему, без катализатора сделана..

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Не понял...,где не понятно???Итак,первая фотка в теме это ка все было с КАТАЛИЗАТОРОМ,потом идет штатный резонатор и далее глушитель под днищем багажника.
Как стало,это последние три фотки в первом сообщении.Вместо катализатора сейчас резонатор(на фото он новенький серенький),далее глушитель основной установлен на месте штатного резонатора а труба на зад выходит не по левой стороне а по правой.

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Можно попробовать изобразить вот так:
Купить ДЖИЭМовскую приемную трубу(чтоб дольше сохранилась ибо качество получше будет),врезать в нее пламягаситель,чтоб остальные элементы выхлопа прослужили нам дольше,далее резонатор вместо ката и глушак.Возможно впихнуть куда нить гофру дабы уменьшить детонацию и шумность выхлопа.Вложение 7119
Вложение 7120

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


GOOD3ILLA,
Дык у тебя катализатор (глушитель резонатора) поставлен, если по трем последним фото смотреть....а резонатор выкинут......вот я и не догоняю - по описанию то - резонатор оставлен...

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


GOOD3ILLA,

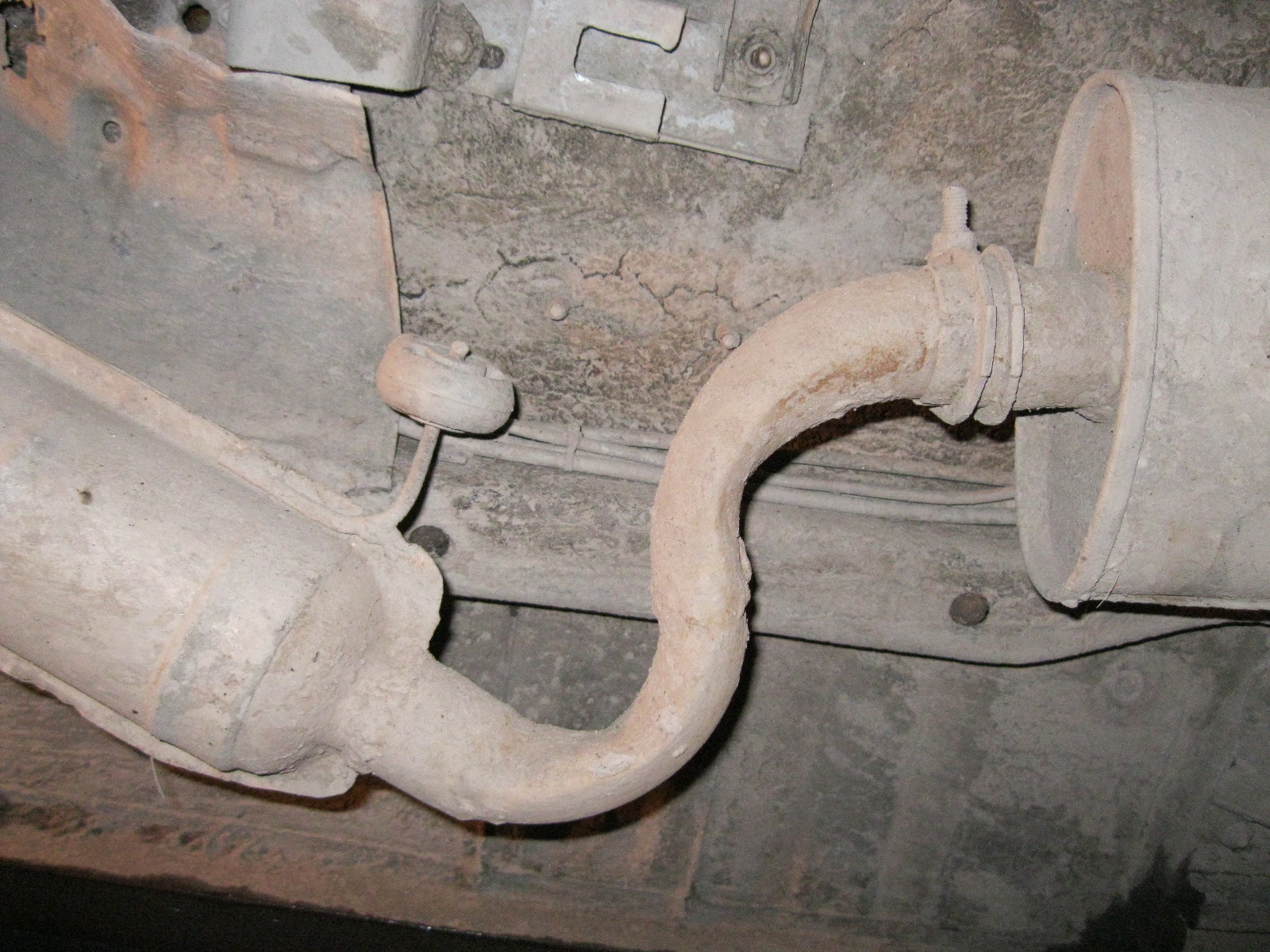

во, сфотал...)))

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


У тебя как то вообще не понятно:mocking:,что за глушак такой с фланцем????

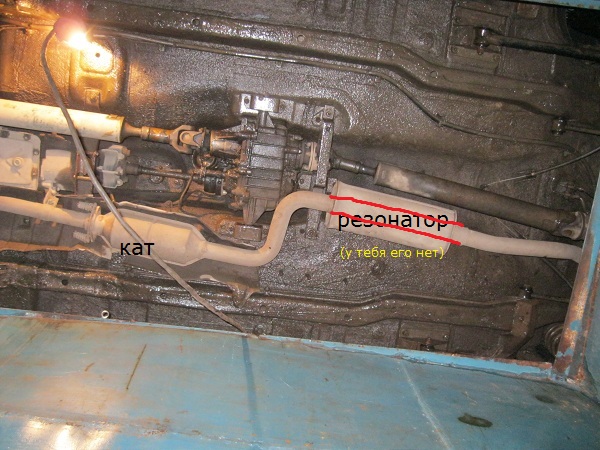

У тебя такая картина:Вложение 7138Катализатор,резонатора нет,далее глушак под багажником

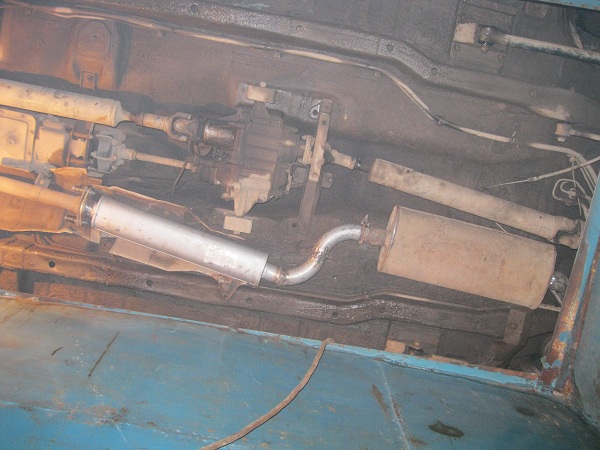

У меня так было(только с резонатором)...а стало так:Вложение 7139
Сегодня добавил крепление трубы в районе регулятора давления над мостомВложение 7140Вложение 7141,т.к. нарощеный мной крючок разгибался и труба задевала панару.Кронштейн закрепил под болт крепления регулятора давления.Теперь труба стоит "мертво":morning1:Вот еще виды Вложение 7142Вложение 7143Вложение 7144Вложение 7145

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


GOOD3ILLA, да, вариант "баллон снизу", конечно лучше варианта "баллон в салоне". Андрей, нормально у тебя получилось, плюсую. :yes: Возможно тоже когда нибудь за помощью обращусь, может не откажешь. :blush::mocking:. Мне этим летом выхлопную переделывали. Правда все "быстро-срочно", так как резонатор отвалился от ката буквально накануне поездки. В итоге такую фублю нафублячили.:mad: Делали вариант выхлопа перед мостом. Так мало того, что он ниже моста получился (сам глушак, не выпуск), так он еще уже сейчас, через 7 где то тыщ, "рычать" начал. В общем слов нет, вернее есть, но все нехорошие.:mad:

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


CatAlex,спасибо.На счет помощи обещать не буду т.к. гараж и оборудование эт все не мое,сам на птичьих правах:blush::sorry:.На счет того что рычать начал это понятно,потому что катализатора нет,резонатор и глушак(ненадлежащего качества,ведь это не GM) выгорают.Он ведь(кат) не только выхлоп очищает но и искры-пламя гасит и поэтому остальные элементы системы живут дольше.То что я соорудил это как бы временно,не удивлюсь что через пару тройку тысяч км. все выгорит.В следующий раз буду переделывать вместе со штанами(врезать пламягаситель) и подбирать какие нибудь другие элементы(резонатор,глушак), более компактные и не менее надежные(от других авто).Возможно,это будем воплощать у Санька, конечно если он сам пожелает:blush:

Re: Переделка выхлопа под ГБО.(г/баллон под днище)

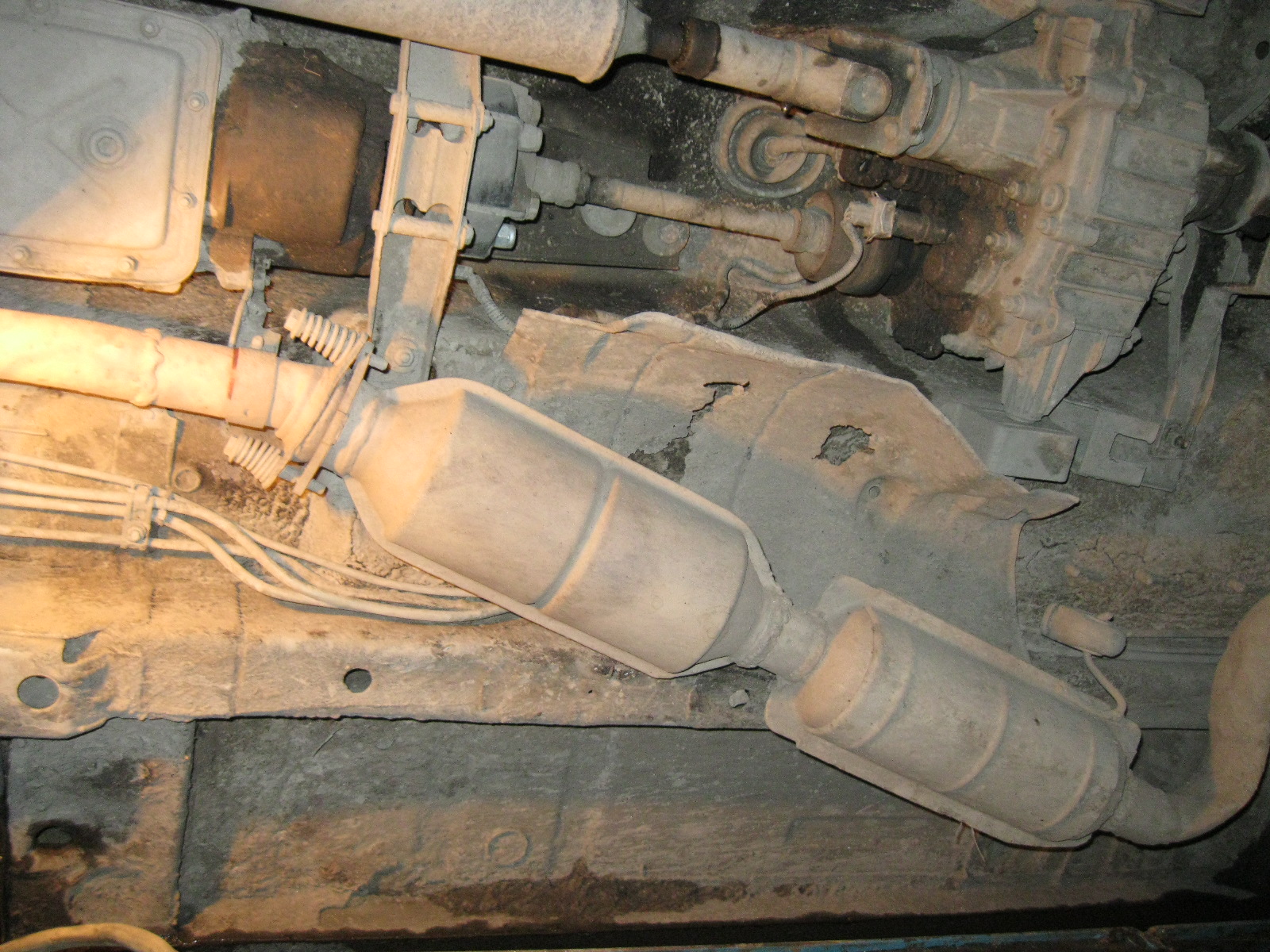

Катализатор у меня оставлен. Правда, что в нем самом осталось, сие есть тайна покрытая мраком.:mocking:

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


У меня тоже кат начал разваливаться.С одной стороны сетка отвалилась и ушла в глубь ката(по ходу движения газов),но пока я его оставлю.
А где у тебя катализатор??на штатном месте?как все влезло?
Хотелось бы фото глянуть:blush:.Резонаторов в магазах куча,от малого и толстого до длинного и тонкого:mocking:.Вот надо какой то подобрать чтоб влез вместе с катализатором или пламягасителем.Мой длинный и тонкий не влазит:nea:,толстый опять же буде просвет отбирать....в общем буду эксперементировать по ходу эксплуатации и выкладывать сюда:yes:

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Кат на штатном. Да как то впихнулося все. :smile: Сфотографирую по возможности, попозже.

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


GOOD3ILLA,
я походу запутался немного в кат и рез.....:sorry:
По схеме устройства - я оставил нейтрализатор, а глушитель нейтрализатора выкинул....(он зараза за каждый пень цеплялся...)

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


ОК!Интересно глянуть:yes:
Какой глушитель нейтрализатора???Резонатор это доп,глушитель.
Да,каталитический нейтрализатор ты оставил,резонатор(до.глуши� �ель) удалил,основной глушитель у тебя на штатном месте,ток с непонятным фланцем..сам варил???(фланец)
А у меня сейчас вместо резонатора(доп.глушитля) стоит основной глушак а резонатор вместо ката,кат выброшен.
Резонатор раньше за пни не цеплялся,как то не напрягало,хотя он весь примятый немного)))

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Это по схеме умной...))))
названия такие..))
Я резонатор два раза отрывал...Последний раз на арт-фестивале на показательных заездах джипперов (показал ...ля, резонатор оторвал опять и за мост еще его загнул и крышку РПМ переломил....:mocking::mad:)

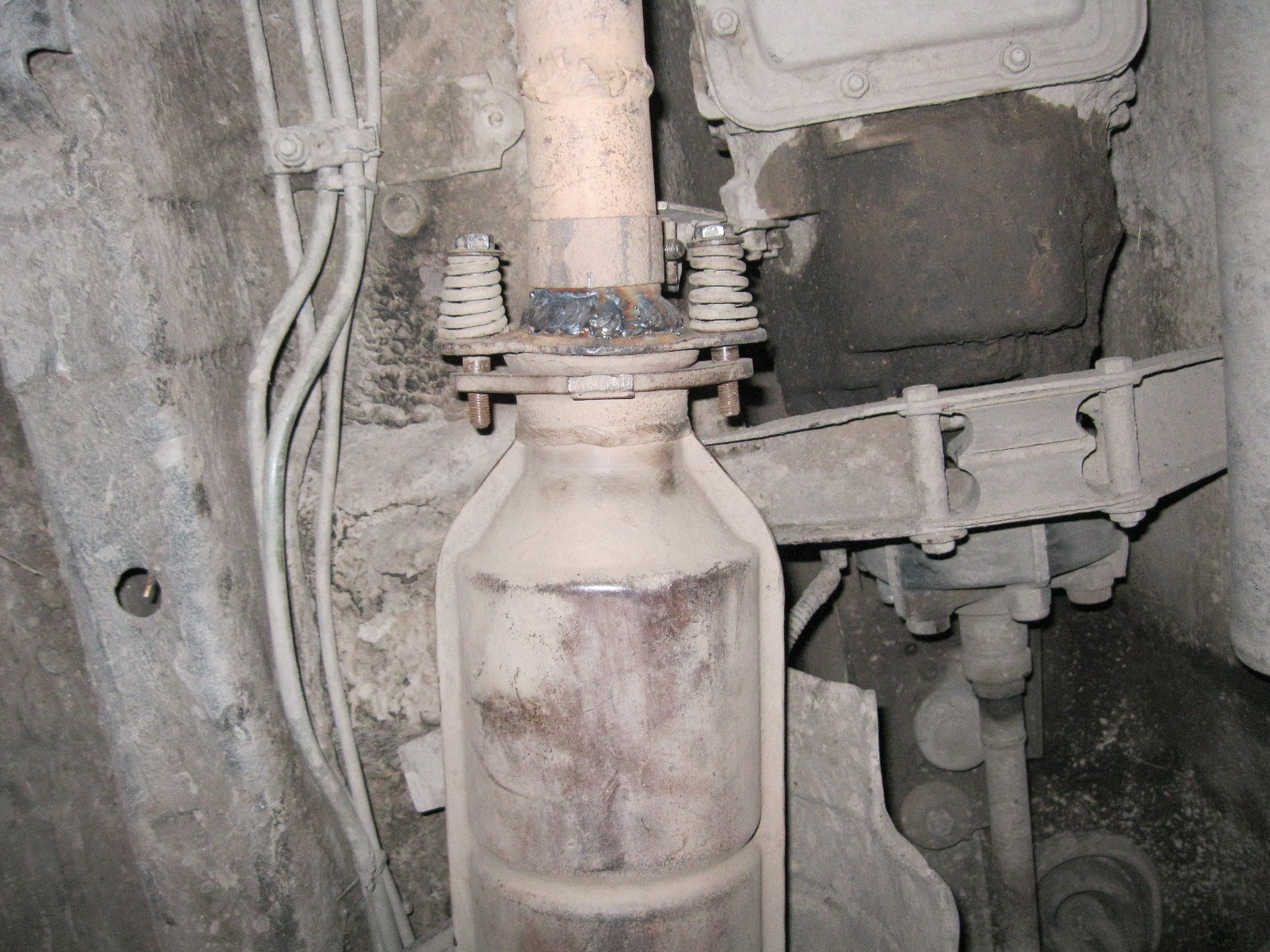

фланец спецом приварил (от уазки) - снимать удобно, а родной давно проварен был.....
Надо бы еще фланец после ката поставить наверно...
глушак на родном месте - а зачем мне его переносить....
я прос показал как у меня сделано )))):blush:

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Два дня варили (денежек на новую трубу я зажал), а так пачка электродов, водки сколько то :blush:, и обрезки труб.
Сварщик сказал - лет на пять хватит)))))))))))))))

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Глушак приказал долго жить.Купил такой же Ижорский.Но варить как выше не стал ибо после обкатки выпускной тракт принял правильное положение и начал задевать на ямках крепление тяги к мосту(продольной).Сделал пока как у Санька,крепление перенес к точке крепления тойже тяги к лонжерону и отпилил часть трубы.Буду варить теперь в другом направлении,к левому борту и рассматривать глушаки от иномарок,те что подешевле т.к. столкнулся с такой же проблемой как в этой теме http://chevy-niva29.ru/forum/showthread.php?t=871
Ничего не понимаю,до этого тоже был Ижора,так не рычал:nea:.Теперь как прямоток.Когда я проезжаю мимо припаркованных авто у них срабатывает сигналка:blush::rofl::rofl::rofl:.Да и в салоне детонация просто ппц:mad:.Вложение 7232Вложение 7233
Вложение 7234Вложение 7235Вложение 7236
Пы.Сы. не берите Ижорский глушитель

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


GOOD3ILLA,ну у меня так же наверное...

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Ну да,только у тебя кат оставлен и какой то мини резонатор.Да и глушак низко больно весит,я у себя маусимально вверх прижал так чтоб не ниже кардана был.
В голове вынашиваю план нового тракта.Там будет так,по порядку: штаны-гофра(100мм)-фланец-катализатор-хомут-глушак-хомут-труба из нержевейки(разъемная перемычка над мостом с правого борта на левый)-хомут-резонатор(рядом с баллоном)

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Ну да, я уже писал, что глушак низко. Но делалось всё в жестком цейтноте. :mad:

Re: Переделка выхлопа под ГБО.(г/баллон под днище)

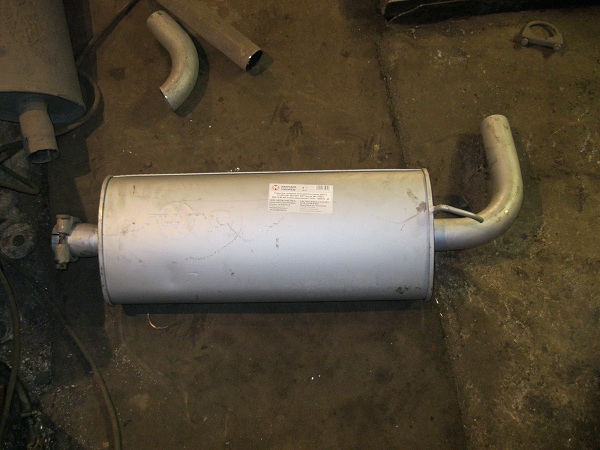

поставил во такой глушак:rofl::rofl::rofl: - ТИШИНАВложение 9393
Вложение 9394
и катализатор вернул на место. Только один тепловой экран не влез:sorry:,вот переживаю,ниче там не палыхнет:sorry:

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Кароч,глушак загнуло так что просто рихтовкой отделаться не удалось:mad::sorry:,опять переваривал:sorry: да и защите дрыгла тоже досталось...ПРОТИВНЫЕ,КОВАР НЫЕ ПНИ:mad::rofl:
Вложение 9659Вложение 9660
Вложение 9661Вложение 9662Вложение 9663
Вложение 9664Вложение 9665Вложение 9666
Вложение 9667Вложение 9668

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Ну что ж, готовься к Весеннему прорыву :mocking:

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Там,на трассе,я зарекся что больше не буду участвовать но щас вроде отпустило:rofl: . да и семейство требует ещё,надо же надрать вам задницы:rofl: так что не исключаю встречу на трассе Весеннего прорыва:good:

Re: Переделка выхлопа под ГБО.(г/баллон под днище)


Я на ОС 2012 тоже зарекался больше не участвовать:rofl:, когда по бревнам скакали в потемках. Потом через пару дней отпустило:blush:
